SPM画像データ中で面積を測定するためのプログラム

共立出版の書籍で紹介した自作プログラムです。

例えば、薄膜を蒸着した表面において、試料表面の薄膜に覆われている 部分の面積を求めたい、あるいは、2種の異なる構造が混在する表面で、 その比率を求めたいと言うような時に使うことができます。

とはいえ、計測作業のほとんどは別ソフトを使うことになるのですが。。。

以下に使用例を示します。

使い方

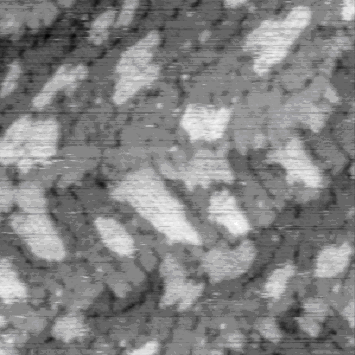

例えば下図のように、ステップを含む表面上で薄膜構造が表面を覆う 割合を求めたいとします。


まず、測定したい画像をマイクロソフトウィンドウズのアクセサリに 含まれるペイント、あるいは、アドビ社の Photoshop、コーレル社の Paintshop など、画像データ編集機能の付いたペイントソフトに貼り 付けます。同等の機能を持つフリーソフトとしては Gimp も有名ですね。

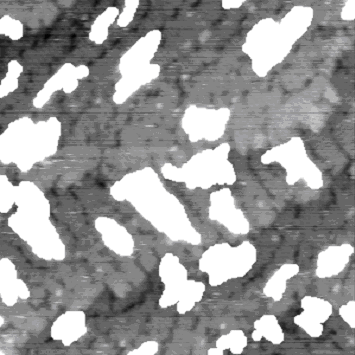

その編集機能を用いて、測定したい領域を元のデータには使われていない 色で塗りつぶすと、下図の画像が得られます。


ここまでできれば、面積を測定するには、塗りつぶしに使った色の ピクセルを数えれば良いわけです。

ここで頒布するソフトウェアは、画像中の特定色のピクセルの数を数える 機能を持つものです。(本当にそれだけです、期待させてすみません)

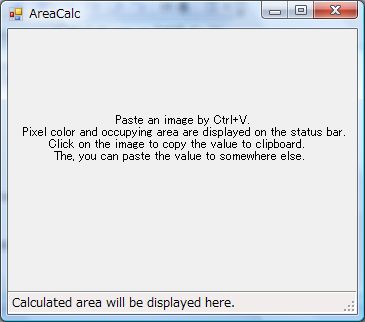

ソフトを立ち上げると次のような画面が出てきます。


塗り分けを済ませた画像をクリップボードにコピーして、このソフトに Ctrl+V キーで貼り付けます。

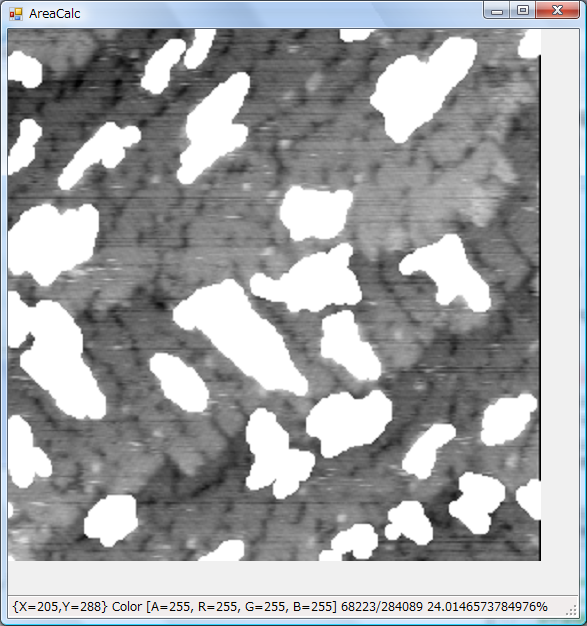

測定したい領域にカーソルを持っていくと、一番下の領域に 同じ色を持つピクセル数と全体に対する割合が表示されます。

そのまま画像上でクリックすると、画像中でその色が占める割合が テキスト形式でクリップボードにコピーされますので、別のソフトに 貼り付けて使うことができます。

24.0146573784976%

一点気をつけなければならないのは、塗り分けを終えた画像を jpg で 保存してはいけない点です。jpg で保存する際にはは不可逆圧縮が 行われるため、読み出したときに塗り分け部分の面積が多少ですが 変わってしまいます。

塗り分け画像を保存する際には tiff や bmp, png などの 非圧縮や、可逆圧縮ファイル形式を用いるのが望ましいです。

ダウンロード

fileAreaCalc.lzh (2008/01/21)

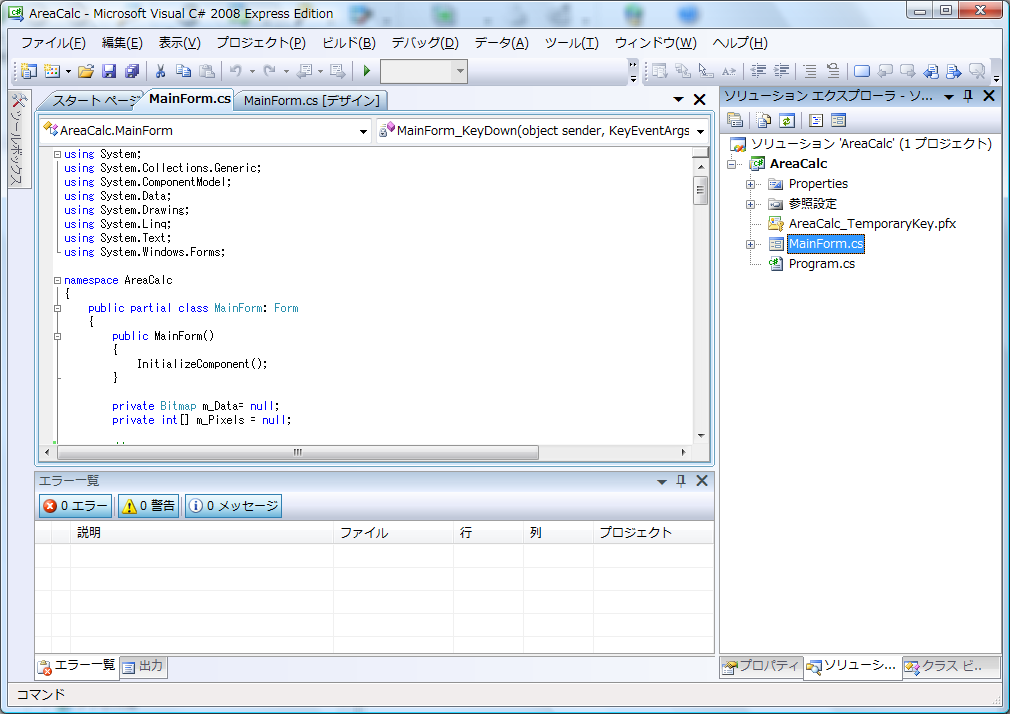

このソフトは Microsoft 社が無償で提供している開発環境である、 Visual C# Express Edition を使って作りました。

実行には .NET Framework 3.5 が必要です。

ファイルにはソースコードも含まれていますので、自由に改良して 使ってくださって結構です。ライセンスは MIT ライセンスとします。


皆さんの役に立つことを祈っています。
