遊星歯車†

フリーソフトとして公開している自作の Fusion360歯車スクリプト を使って遊星歯車を作り動かしてみます。

歯車の比率を決める†

• 太陽歯車の歯数は遊星歯車の数の整数倍になっている
• 内歯車の歯数は太陽歯車の歯数の整数倍になっている
• (内歯車の歯数) = (太陽歯車の歯数) + 2 × (遊星歯車の歯数)
• 内歯車と遊星歯車の歯数は干渉せず回る値になっている

の条件で考えると簡単そうです。

ここでは以下のようにしてみました。

• 太陽歯車 12
• 遊星歯車 24
• 内歯車 60 = 12 + 2 × 24

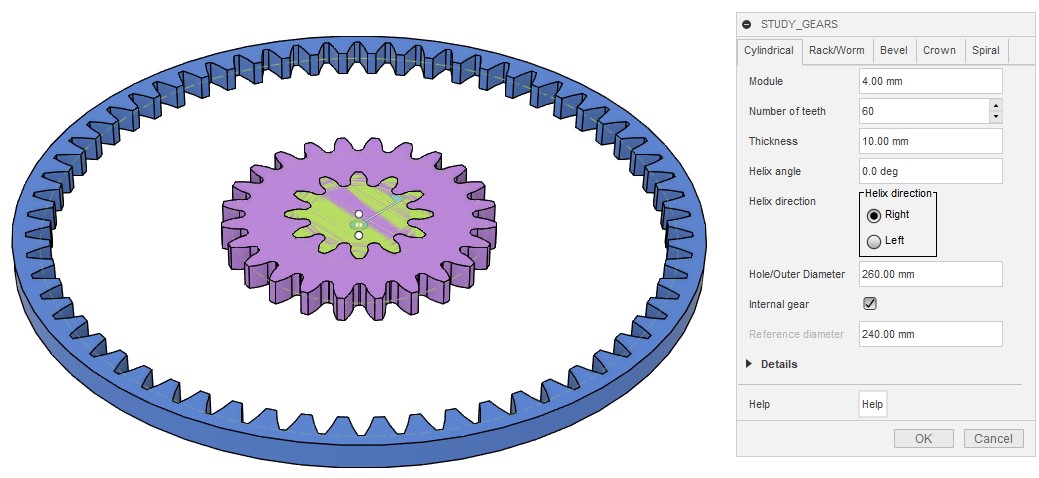

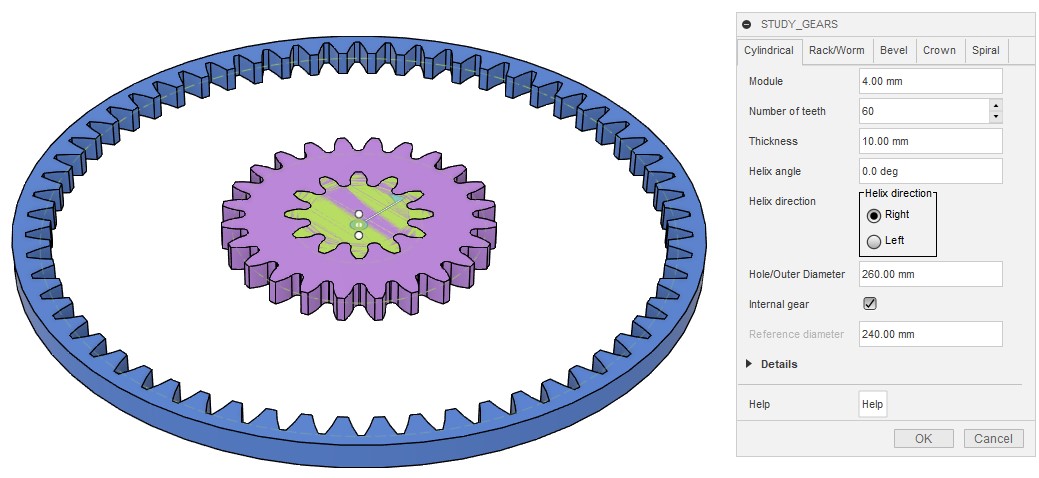

太陽歯車と内歯車を生成†
