更新ベアリングも作れるかな？†

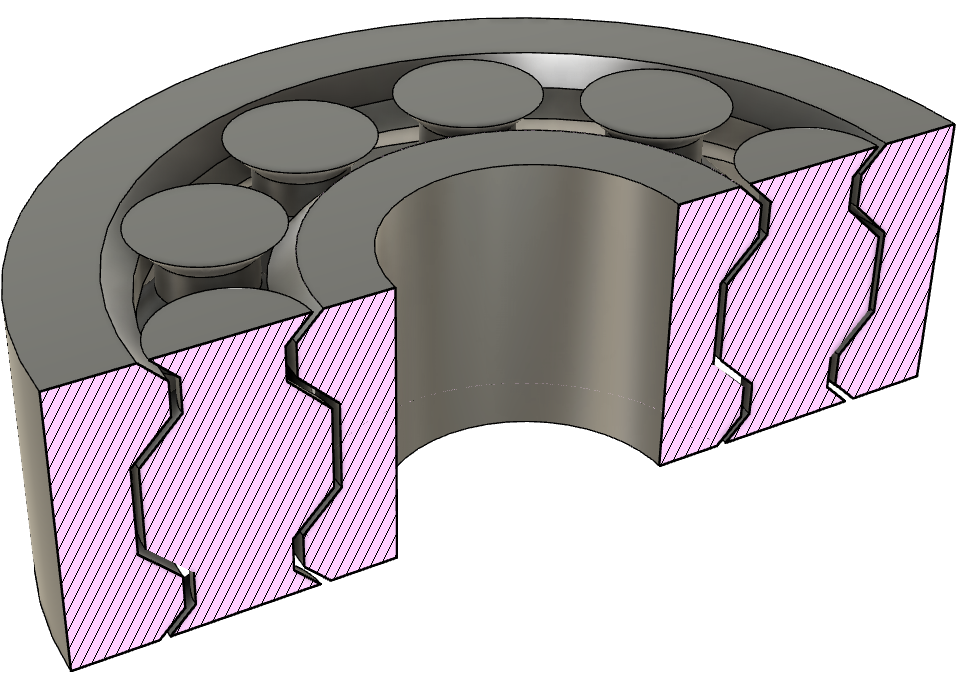

コマも印刷する案†
0.1 mm の積層でクリアランス 0.25 mm としてみた。
回らないことはないのだけれど、ゆっくり回したときにどうしてもコマが倒れてしまって引っかかる。
それを防ごうとしてクリアランスをこれ以上小さくするとくっついてしまう。
難しいみたいだ。
BB弾を使う†
BB弾を使うと良いと聞いたので、玉を後入れして中央のパーツをネジで留める形にした。
内径 10、外径 30、ネジ M14x1 を積層 0.1 mm で印刷したところ、そこそこ使い物になりそうなものができた。本物のベアリングのように空回しでいつまでも回り続けるほどではないけれど、かなりの荷重があっても多少のトルクで回るという意味では満足いく性能だと思う。
スライサーの設定ではシーム位置をランダムにして、引っ掛かりが少なくなるようにした。
これで作れるなら内径や外径を好きに選べるから重宝しそうだ。
