Fusion 360 でネジを作れる†

Fusion360でねじをカスタムする｜TJ16th（おくにゃ）｜note

こちらの記事の手順で、

C:\Users\(ユーザー名)\AppData\Local\Autodesk\webdeploy\production\(ランダム十六進数)\Fusion\Server\Fusion\Configuration\ISOMetricTrapezoidalThreads.xml

を ISOMetricTrapezoidalThreadsMod.xml という名前でコピーし、 Angle を 80°にして印刷しやすいねじを作った。

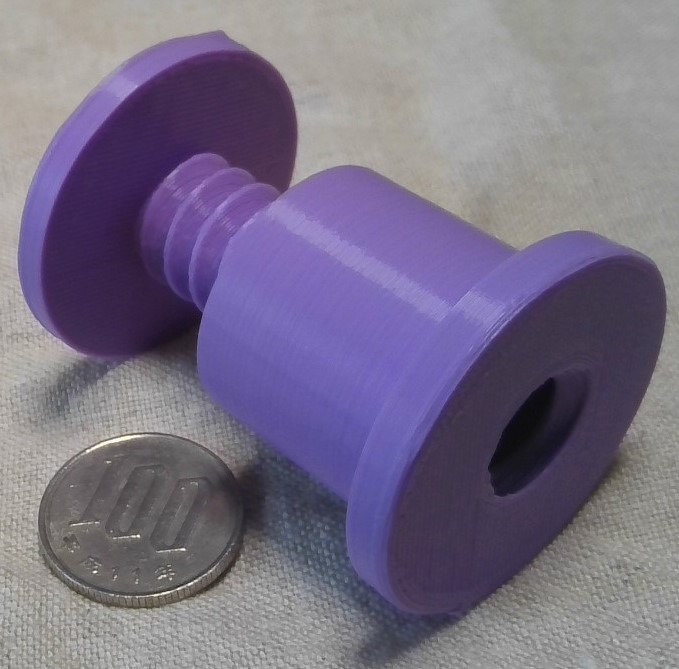

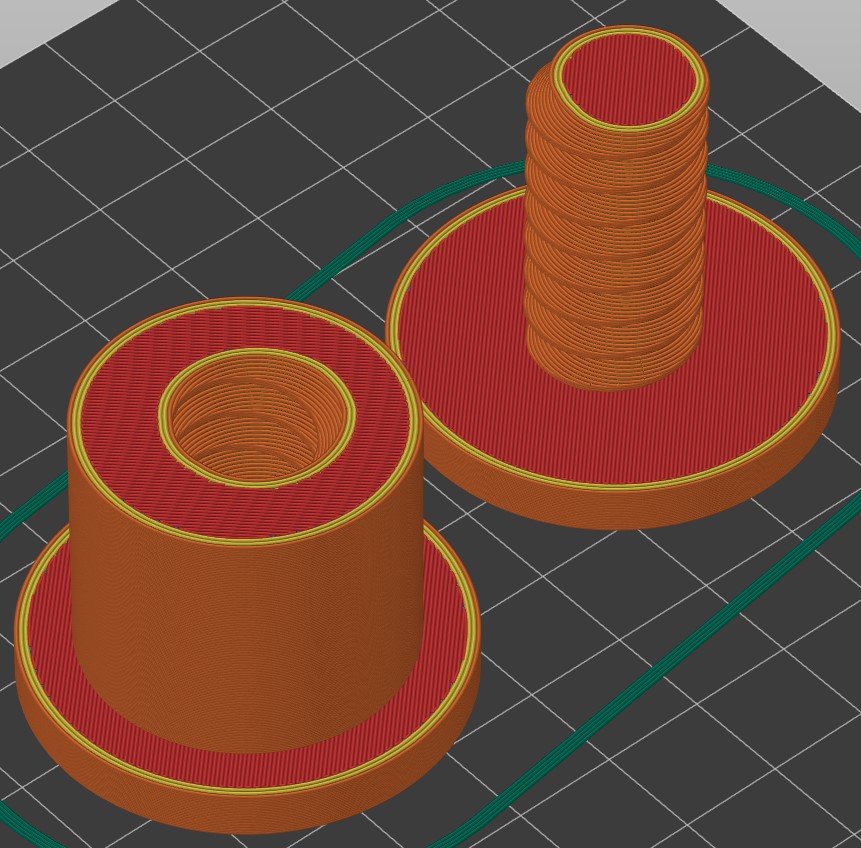

そして TR16x4 のネジを 80°にしたものを 0.2 mm 積層で印刷してみた。

印刷自体はきれいにできたのだけれど、精度が足りなかったようでかみ合わせがきつすぎた。 もう少し遊びを大きくしないとダメそうだ。

何度かねじ込んだり外したりを繰り返したら表面が少し削れてまともに回るようになった。
