更新ベアリングも作れるかな?†

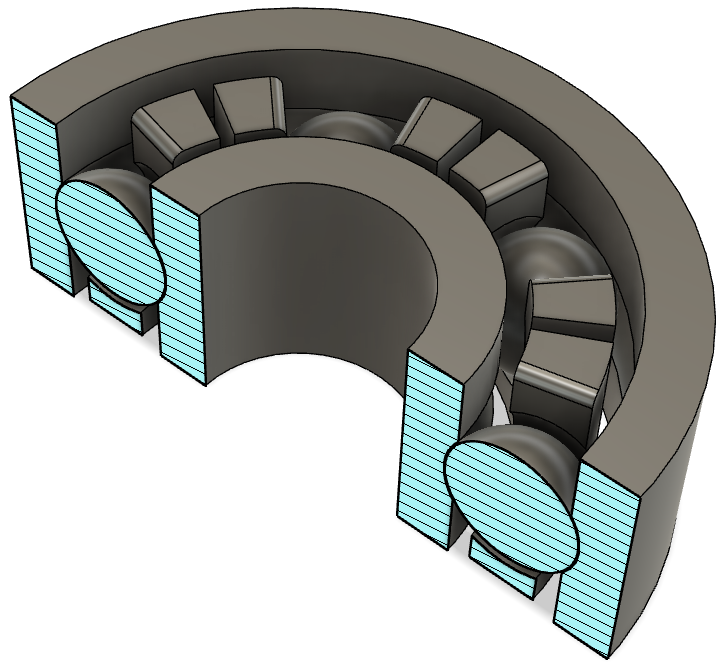

コロまで印刷する案†
こんなやつ。

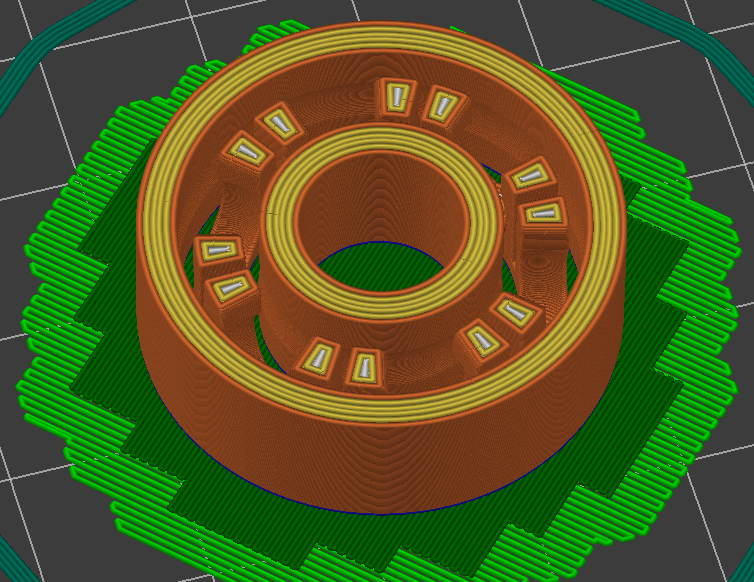

0.1 mm の積層でクリアランス 0.25 mm としてみた。
回らないことはないのだけれど、ゆっくり回したときにどうしてもコロが倒れてしまって引っかかる。
それを防ごうとしてクリアランスをこれ以上小さくするとくっついてしまう。
この方針でちゃんと性能を出すのは難しいみたいだ。
倒れ防止のリテーナーを入れるのも、3Dプリンターの特性上コロが地面に 接していないと印刷できないことから良い案が思い浮かばなかった。 (今考えると、リテーナーのみ後入れするなら可能性はあったのかもしれない? 下で書いたBB弾を使う方法がうまく行ってしまったので試していない)
BB弾を使う†

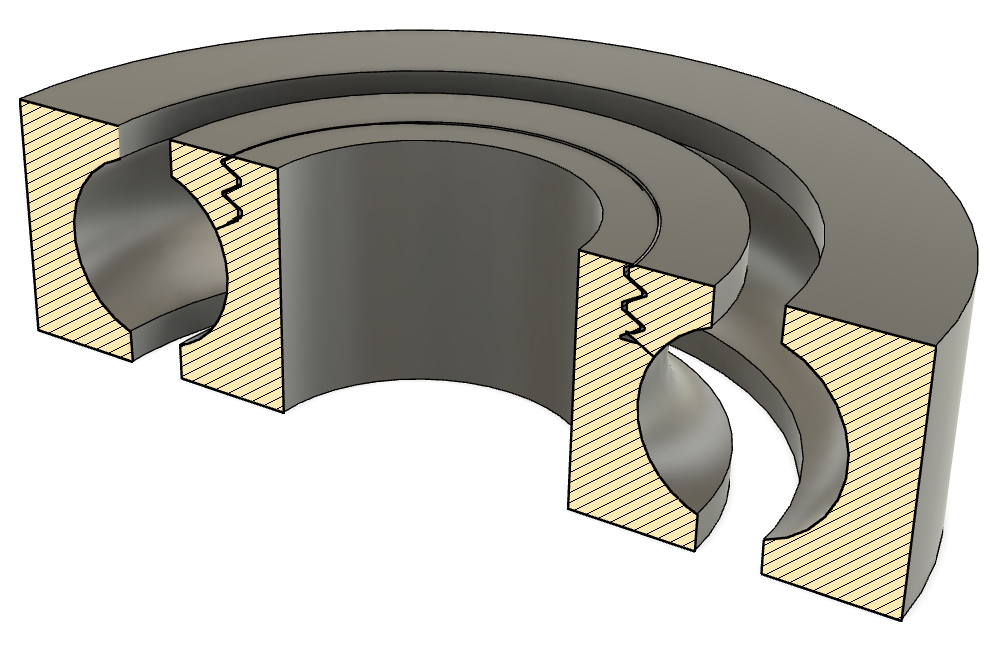

Kumagai, M (@kumarobo) さんのツイートでBB弾を使うと良いと聞いたので、玉を後入れして中央のパーツをネジで留める形にした。
https://twitter.com/search?q=3dプリンタ ベアリング bb弾&src=typed_query&f=top

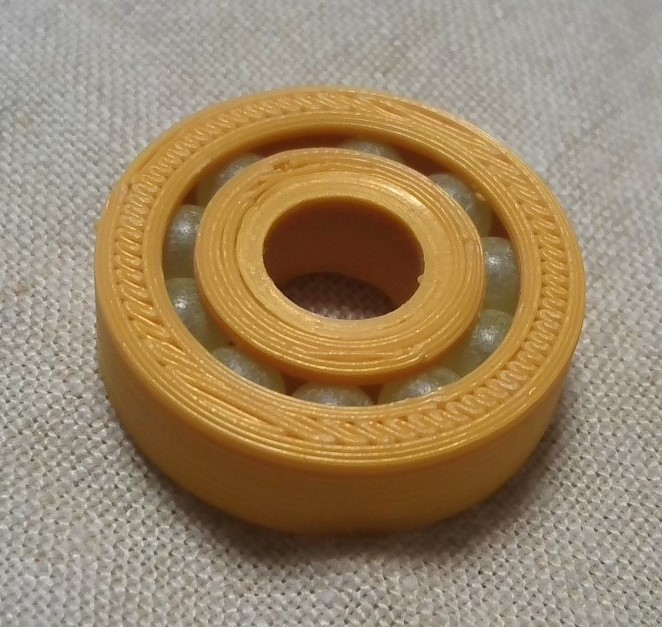

内径 10、外径 30、ネジ M14x1 を積層 0.1 mm で印刷したところ、そこそこ使い物になりそうなものができた。本物のベアリングのように空回しでいつまでも回り続けるほどではないけれど、かなりの荷重があっても多少のトルクで回るという意味では満足いく性能だと思う。
- 積層は 0.1 mm
- 設計上のクリアランスは 6 mm + 0.1 mm とした
- M14x1 ネジは規格そのまま
- ネジを回しにくいので指が引っ掛かりやすいようギザギザ処理するか、あるいは六角にしてしまってもいいのかも
- スライサーの設定ではシーム位置をランダムにして、引っ掛かりが少なくなるようにした。
リテーナーを入れる?†

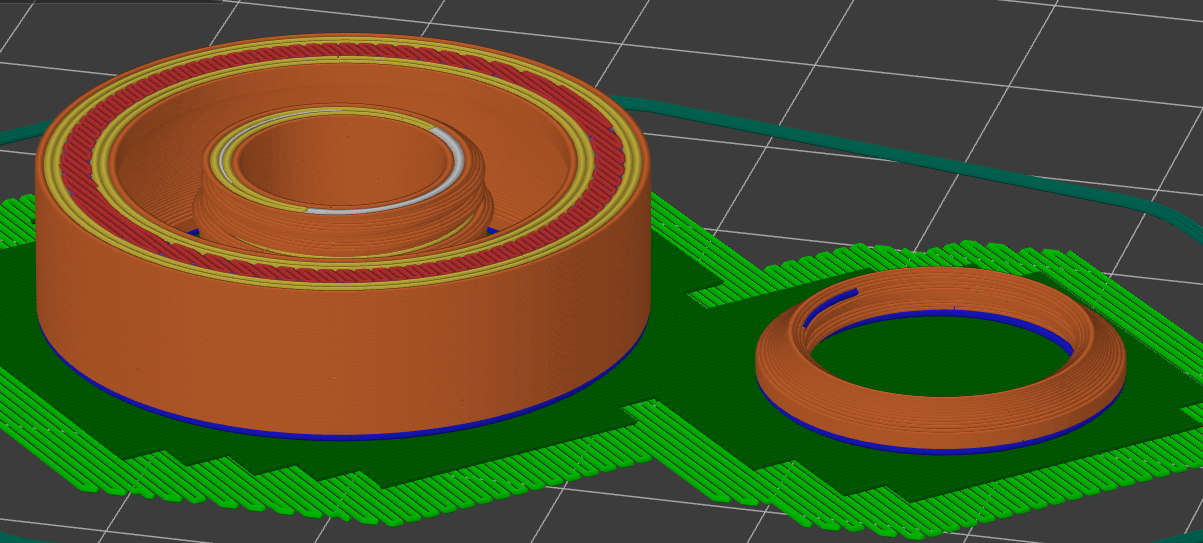

https://www.nicovideo.jp/watch/sm38238483
玉同士が引っ掛からない目的に加えて、ネジなどの機構なしで後入れできるようになるみたい。
明らかにこっちの方が良い。
空回しでかなりの時間回り続けるし、力がかかった状態で使ったときの引っ掛かりもほぼ感じなくなった!
これだけのものを内径や外径を好きに選んで作れるのは重宝しそう。
