このページの使い方†

ブロックダイアグラムは VI スニペットになっているので、 LabView へドラッグ＆ドロップしてそのまま使えます。

→ プログラミング/LabView/VIスニペット

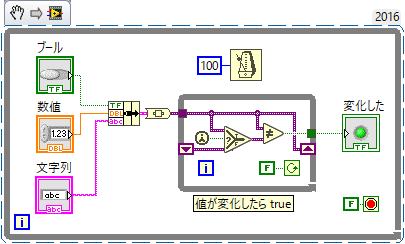

値が変化したことを検出する†

今回の値が前回と異なるかどうかを返します。

複数の値を同時にチェックできます。

プログラミング/LabView/繰り返さないループで内部状態を保持 のテクニックを使っています。

ループの部分だけを選んでサブVI化してもいいかもしれません。

波形生成サンプル†

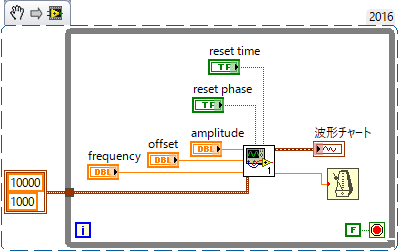

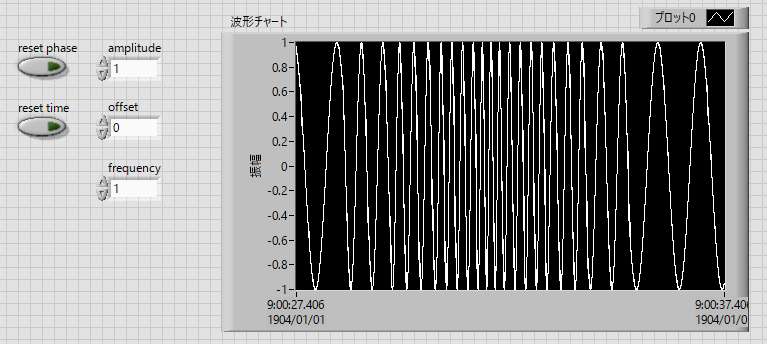

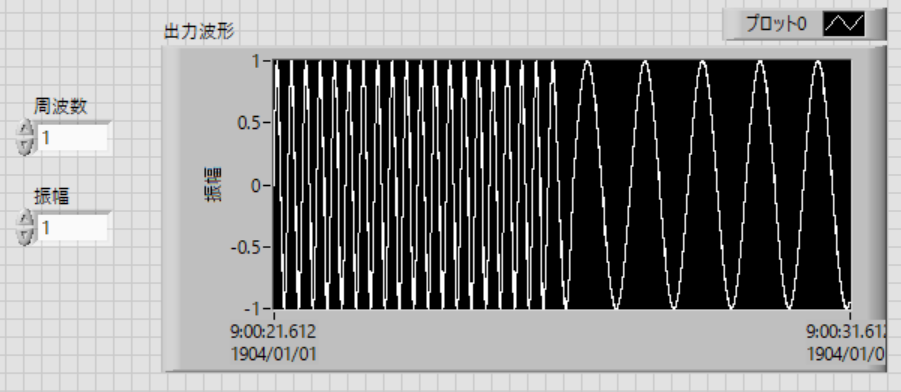

パラメータを動的に変更可能な任意波形生成のサンプルです。

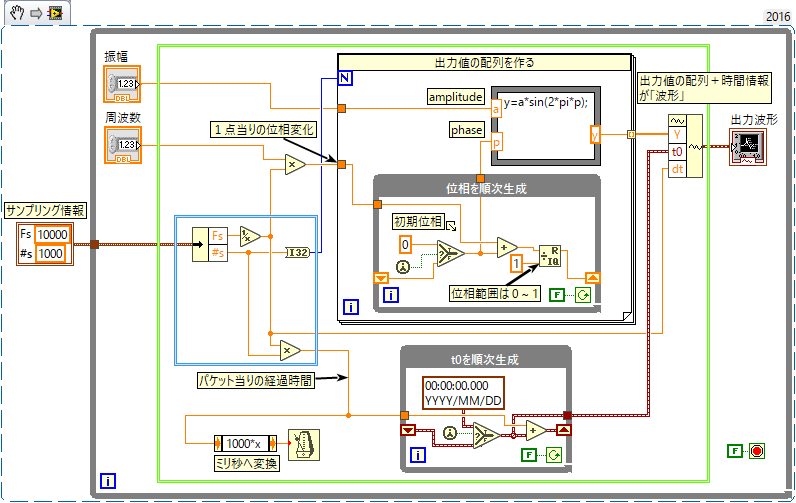

フォーミュラノードの中を書き換えれば任意の波形を生成できます。

位相と t0 の生成に プログラミング/LabView/繰り返さないループで内部状態を保持 のテクニックを使っています。

周期的でない波形を作るには「商＆余り関数」を外します。

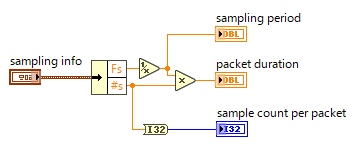

• 水色の枠で囲った部分

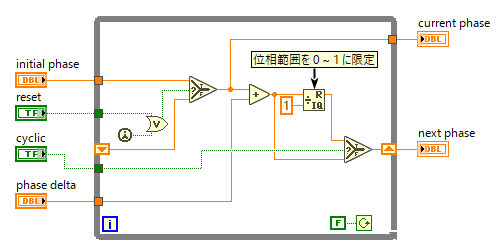

• 位相を順次生成 のループ

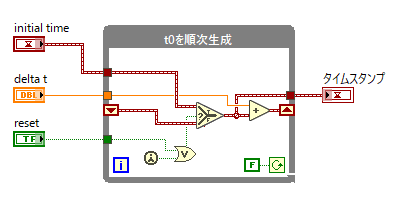

• t0を順次生成 のループ

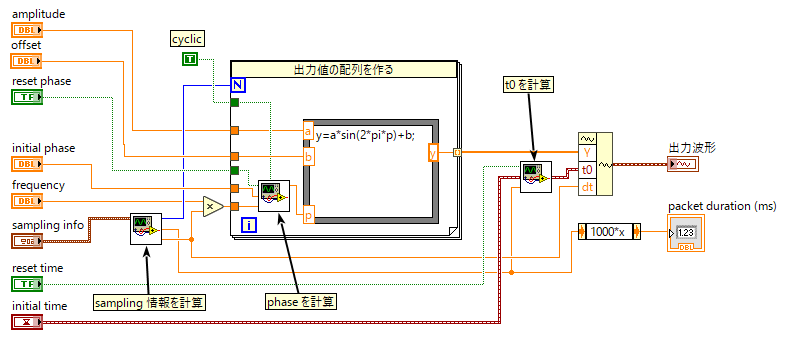

の３つをサブ VI 化した上で、 上で黄緑で囲った部分をサブ VI 化したのが以下の形です。
