更新MathJax よりもずっと早いらしいです†
MathJax と同様に、html 中に書かれた TeX ソースを javascript でレンダリングしてくれるライブラリなのですが、 いろいろ制限はあるもののずっと軽く動作するとの評判です。
pukiwiki に組み込む†
ソースファイル:
LANG:php <?php // // pukiwiki用 数式プラグイン (katex.inc.php) // Copywrite 2018 Osamu Takeuchi <osamu@big.jp> // // [履歴] // 2018.07.02 初期リリース // // [インストール] // ソースファイルを (pukiwiki)/plugin/katex.inc.php として保存 // // [使い方] // #katex; として一回呼んでおくと、その後の TeX ソース内に // 記述された katex 形式の tex ソースを katex で処理する // ようになる // function plugin_katex_header() { return <<<'EOS' <link href="https://cdnjs.cloudflare.com/ajax/libs/KaTeX/0.7.1/katex.min.css" integrity="sha256-tkzDFSl16wERzhCWg0ge2tON2+D6Qe9iEaJqM4ZGd4E=" crossorigin="anonymous" type="text/css" rel="stylesheet" /> <script src="https://cdnjs.cloudflare.com/ajax/libs/KaTeX/0.7.1/katex.min.js" integrity="sha256-gNVpJCw01Tg4rruvtWJp9vS0rRchXP2YF+U+b2lp8Po=" crossorigin="anonymous" type="text/javascript"></script> <script src="https://cdnjs.cloudflare.com/ajax/libs/KaTeX/0.7.1/contrib/auto-render.min.js" integrity="sha256-ExtbCSBuYA7kq1Pz362ibde9nnsHYPt6JxuxYeZbU+c=" crossorigin="anonymous" type="text/javascript"></script> <script> document.addEventListener("DOMContentLoaded", function(){ renderMathInElement( document.body, { delimiters: [ {left: "$$", right: "$$", display: true}, {left: "$", right: "$", display: false} ], ignoredTags: [ "script", "noscript", "style", "textarea", "pre", "code" ] } ); }); </script> EOS; } function plugin_katex_convert() { return plugin_katex_inline(); } function plugin_katex_inline() { $header = ""; if (!defined("PLUGIN_KATEX_LOADED")) { define("PLUGIN_KATEX_LOADED", "LOADED"); $header = plugin_katex_header(); } $aryargs = func_get_args(); $math = join(",", $aryargs); $math = rtrim($math, ","); //remove extra comma at the end. $math = htmlspecialchars($math); if($math===""){ return $header; }else{ return $header . "\\(\\displaystyle\\begin{split}" . $math . "\\end{split}\\)"; } } ?>
使い方†
pukiwiki の個別ページのソースファイルに
#katex
と書けば、そのページの
$y=ax^2+bx+c$
や
$$ y=ax^2+bx+c $$
を、$y=ax^2+bx+c$ や
$$ y=ax^2+bx+c $$
のように表示してくれます。
注意点†
pukiwiki の場合、
$$ y=ax^2+bx+c $$
と書いてしまうと、空白文字から始まる行が pre に変換されてしまい、
$$
y=ax^2+bx+c
$$
となってしまうため、そこだけ注意が必要です。
使えない記法や、おかしな動作がまだ残っている†
徐々に改善されてきてますが、たまに動作のおかしなところを踏んでしまうことがあるようです?
気づいたらここにメモろうと思います。
とはいえ、ずいぶん使えるようになってきているので、 新しく書くページから徐々に KaTeX に移行しようかと思います。

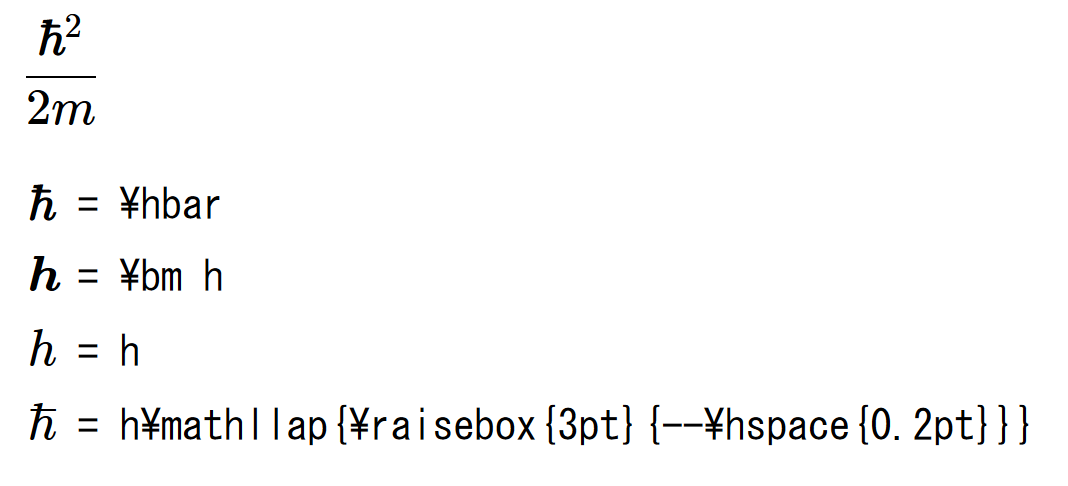

\hbar が太い†
\hbar と書くと h に比べて太くなって、ベクトルと見分けづらい。
h に ダッシュ を重ね打ちするマクロを定義すれば同じ太さで書けそう。
LANG:javascript macros: { "\\hbar": "h\\mathllap{\\raisebox{3pt}{--\\hspace{0.2pt}}}" }
あら、これだとフォントサイズが変わるとずれちゃうみたい。
LANG:javascript macros: { "\\hbar": "h\\mathllap{{}^-}" }
だと何とかそれらしい感じだ。
\ne がズレる†
1行が広いとき、\ne の = と / が上下にずれてしまっていた。
LANG:javascript macros: { "\\ne": "\\,\\mathrlap{\\,/}{=}\\," }
のようにマクロ定義を変えたところ、ズレなくなった。
braket.sty 対応†
LANG:javascript macros: { "\\set": "\\left\\{#1\\right\\}", "\\setm": "\\left\\{#1\\ \\middle\\vert\\ #2\\right\\}", "\\bra":"\\left\\langle#1\\right|", "\\ket":"\\left|#1\\right\\rangle", "\\braket":"\\left\\langle#1\\middle|#2\\right\\rangle", "\\braketm":"\\left\\langle#1\\middle|#2\\middle|#3\\right\\rangle" }
とすることで、
\set{x_i} | $\set{x_i}$ |
\setm{x\ne 0}{x\in R} | $\setm{x\ne 0}{x\in R}$ |
\bra{\varphi} | $\bra{\varphi}$ |
\ket{\varphi} | $\ket{\varphi}$ |
\braket{\varphi'}{\varphi} | $\braket{\varphi'}{\varphi}$ |
\braket{\varphi'}{\hat H}{\varphi} | $\braketm{\varphi'}{\hat H}{\varphi}$ |
などが書けるようになる。
手抜きをしているので、\set{a|b} のようには書けず、\setm{a}{b} のようにしなきゃならないことに注意。
\braketm も同様。
\mathrm†
LANG:javascript macros: { "\\mathrm": "\\text{#1}" }
ベクトル解析の各種演算†
LANG:javascript macros: { "\\DIV": "\\,\\text{div}\\,", "\\grad": "\\,\\text{grad}\\,", "\\rot": "\\,\\text{rot}\\,", "\\curl": "\\,\\text{curl}\\,", }
数式の左寄せ†
latex で言うところの fleqn 的な表示は css で対応可能
LANG:css .katex-display > .katex { text-align: left !important; padding-left: 14px; }
フォントサイズ†
html にスタイルシートを指定した
LANG:css .katex { font-size: 1.1em; }
\big\{ \big\} のサイズがおかしい†
$$ \int_0^\infty \bigl\{rR_n{}^l(r)\bigr\}^*\bigl\{rR_{n'}{}^l(r)\bigr\}\,dr=\delta_{nn'} $$

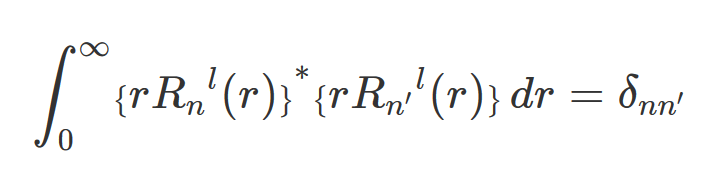

というコードで、
となってしまっていた。

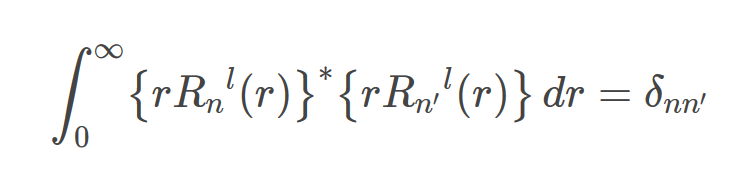

不思議なことに、https://khan.github.io/KaTeX/ に同じコードを入れてみると、
となってうまくいく。

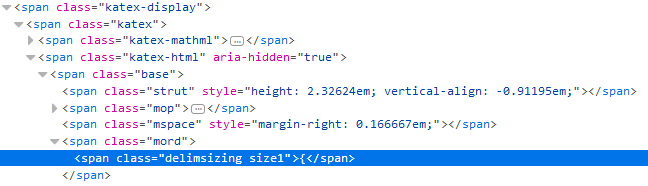

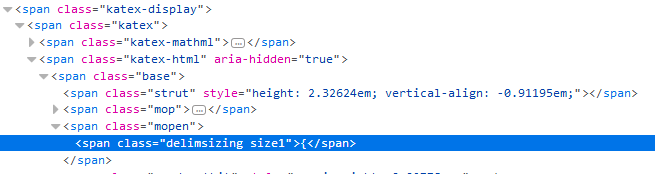

他で定義した css とバッティングしていた†
別途 span.size1 というのが定義されていて、 そちらの font-size: xx-small が適用されていた。
バッティングしそうなルールに ::not(.katex) を付けて対処する。
これ、かなり良い感じ†
テクニック | アドレス | htmlサイズ | 描画時間 |
サーバーサイドでSVGに変換 | 量子力学Ⅰ/球座標を用いた変数分離 | 494kB | 2.4秒 |
KaTex | 量子力学Ⅰ/球座標を用いた変数分離/KaTeX | 74kB | 2.7秒 |
MathJax | 量子力学Ⅰ/球座標を用いた変数分離/MathJax | 74kB | 7.7秒 |
これらを比べると、KaTex で表示にかかる時間はサーバーサイド変換と比べてほとんど遜色なく、 ダウンロード時間を考えるとむしろ早い。仕上がりもほぼ問題ないレベル。
ただ別途、フォントや js, css をダウンロードしなければならないので、 初回アクセスでは時間がかかるかも。
MathJax が数式を多く含むページを表示するのに 8 秒とかかかるのはさすがに実用性に乏しい。 PCでこれだとモバイル端末では酷いことになりそう。
