ソフトウェア/SVG ファイルの作成

Canvas X で SVG を出力すると View port を指定できず役に立たない†

Canvas X は日本ポラデジタルから販売されている製品
http://www.poladigital.co.jp/canvas/

SVG への出力機能はあるものの、いまいち使えない。

• 左上からの位置はそのままになってしまうので、図は左上に寄せておく
• テキストをあらかじめパスに変換しておく。
• 最後に、Save As で SVG ファイルとして出力する

ここまでだと、次のようになってしまう。

ドキュメント設定で単位をピクセルにするなどすると、 サイズは正しく指定できるけれど、SVG の外形を指定できないっぽいのが致命的。

Boxy SVG で View port を指定する†

仕方が無いのでフリーの SVG エディタで読み込んで View port を指定する。

Boxy SVG の Windows 版は Chrome 拡張として開発されている

https://chrome.google.com/webstore/detail/boxy-svg/gaoogdonmngmdlbinmiclicjpbjhgomg?hl=ja

Chrome からインストールすると、[アプリ] の一覧に Boxy SVG のアイコンが増える。 アイコンをクリックして起動する。

• Ctrl+O から Canvas X で作った SVG ファイルを読み込む

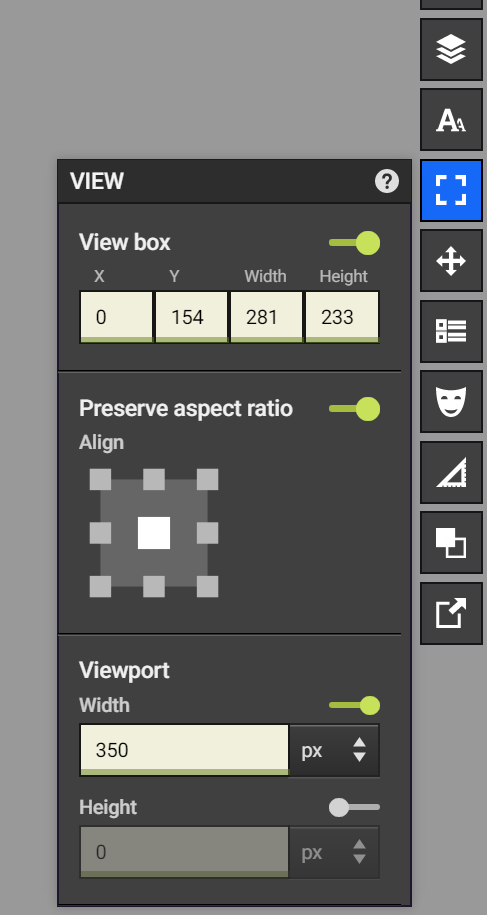

• ツールボックスの View Panel を開く
  • View box にチェックを入れる
  • 適当な範囲を選択する
  • Viewport をチェックして、表示サイズを指定する
• Ctrl+S で保存する

これで、次のようにうまく表示できる。
