コッククロフト・ウォルトン回路
高電圧発生回路として有名です†
この回路についてはＷｅｂ上にもいろいろ記事が見つかるのですが、
どういう原理で動作するのかすぐには理解できなかったので、考えてみました。
概要†

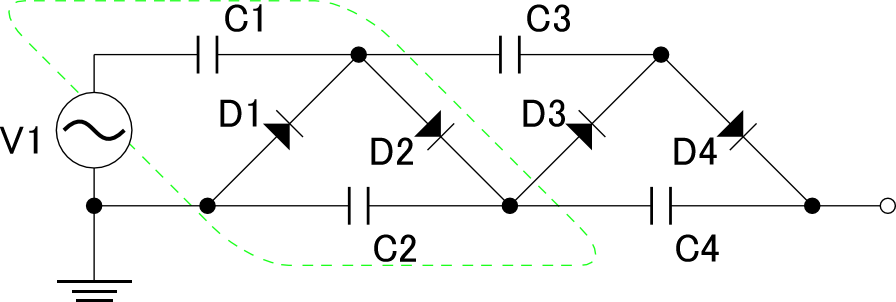

下図の回路で交流電源 V1 のピーク電圧の４倍（ピーク・ツー・ピーク電圧の２倍）の直流電圧を取り出せます。
緑の点線で囲った部分が１単位で、この部分で＋２倍されることになります。
上の回路では２段重ねてあるため、２＋２＝４倍になるわけです。
ｎ段重ねれば２ｎ倍の高電圧が取り出せます！
動作原理†

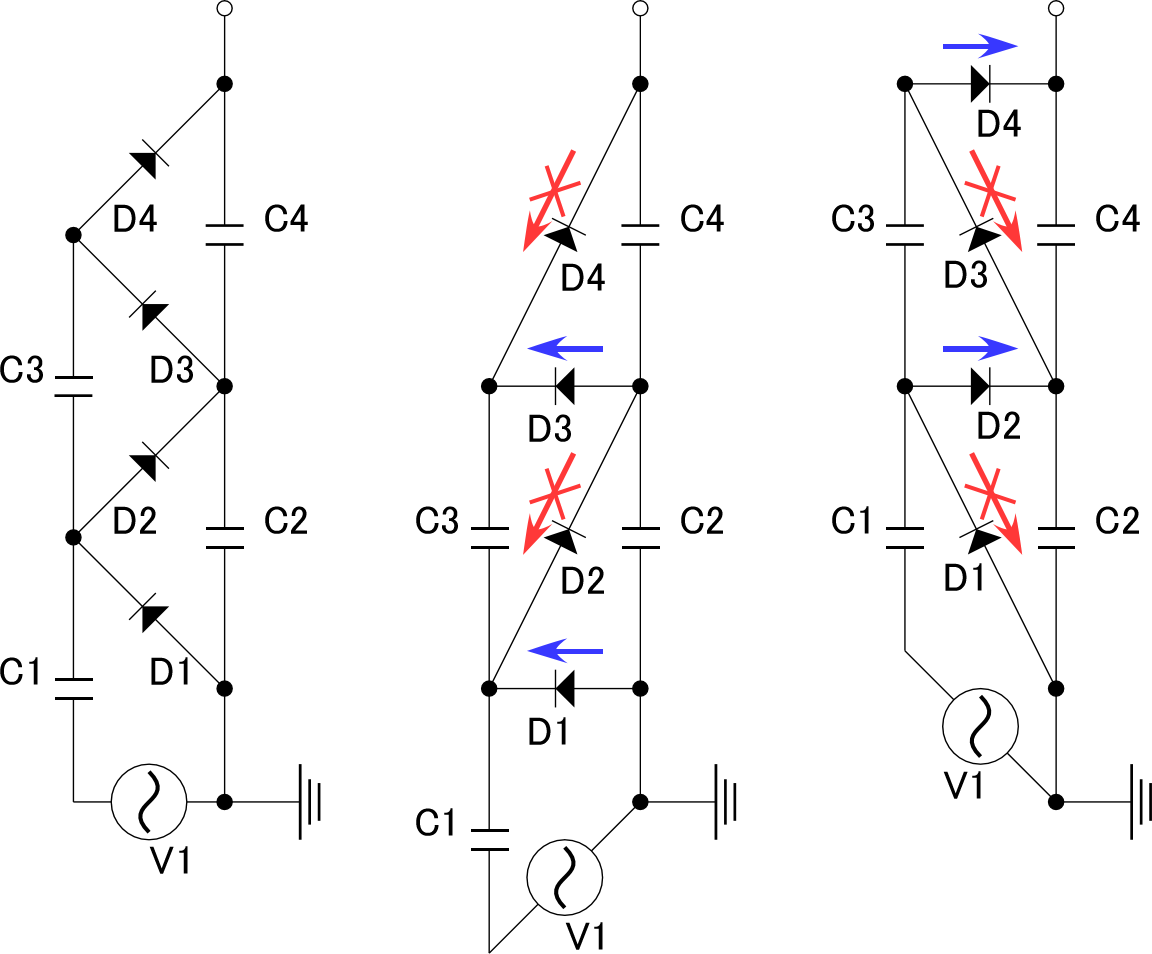

最終的にたどり着いたことには、 回路を縦にして、電圧を高さに直して考えると分かりやすいみたいです。
一番左が V1 がゼロの時の図だと思って、
真ん中のように V1 が負になると、 D1, D3 に順方向電圧が掛かって、C1 がグランドから、C3 が C2 から充電されます。
次に右のように V1 が正になると、 今度は D2, D4 に順方向電圧が掛かって、C2 が C1 から、C4 が C3 から充電されます。
各コンデンサの電圧がどのようになるかというと、
- C1 はほぼ V1 のピーク電圧で充電されます
- C2 は V1 のピーク電圧に C1 の電圧が足された電圧、つまりピーク電圧のほぼ２倍で充電されます
- C3 は D1 の両端に順方向電圧しか掛からないことを考えると、ほぼ C2 の電圧で充電されます
- C4 は D2 の両端に順方向電圧しか掛からないことを考えると、ほぼ C3 の電圧で充電されます
まとめると、C1 = ほぼピーク電圧、C2 = C3 = C4 = ピーク電圧のほぼ２倍（ピーク・ツー・ピーク電圧）、です。
出力電圧は (C2 の電圧) + (C4 の電圧) = (ピーク電圧のほぼ４倍) = (ピーク・ツー・ピーク電圧のほぼ２倍) となります。
ほぼ、と書いているのは、ダイオードの順方向電圧その他で多少のロスがあるためです。
こう考えれば１段でピーク電圧の２倍ずつ増えるのも明らかですね。 はしごを１段１段上るかのように電圧が上昇していくことが分かります。
ダイオードやコンデンサには、１つあたり V1 のピーク・ツー・ピーク電圧までしか電圧が掛かりませんので、 数百Ｖ耐圧の部品を使って、数十ｋＶというのような高電圧を作り出すことができるというのも理解できます。
