概要†

繰り返さないループで内部状態を保持するというテクニックを使うと、 通常通りにシフトレジスタを使った場合にはロジックが入り組んでしまい、 サブVI 化しにくいようなデザインからサブVIを切り出して見やすくできる場合があります。

下記のブロックダイアグラム画像はVIスニペットになっているので、 画像を LabView へドロップすると、簡単に試せます。→ プログラミング/LabView/VIスニペット

例：入力値が変更されたことを検出するには†

普通こんな風にするのではないかと思います。

フロントパネルはこう。

数値を変更すると、「変更された」のランプが光ります。

動作的には、

• 前回の値をループのシフトレジスタに保存する
• 前回の値と今回の値が異なればランプを光らせる

という形です。

繰り返さないローカルループを使って書き換える†

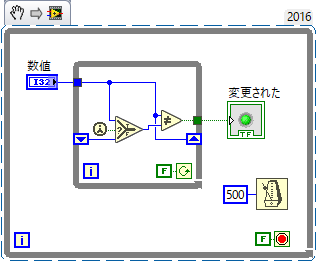

下記の回路は上記と同じ動作をします。

フロントパネルは同じです。

• 内側のループの繰り返し条件は False なので１度しか実行しない、繰り返さない「ループ」になっている
• このループのシフトレジスタに、前回の値を保存する
• 保存した値はループへ再入した際に使えるため、このシフトレジスタは「ローカル変数」のような働きをする
• 初回はシフトレジスタに値が入っていないので読まないようにする

外側ループの端から端まで伸びる線がなくなって、かなりすっきりします。

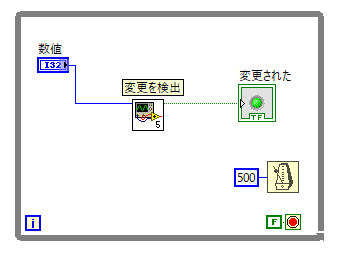

この形であれば内側ループ部分をサブVI化できるので、

こうしてしまえばとても見やすいです。

応用例１：IIR ローパスフィルタ†

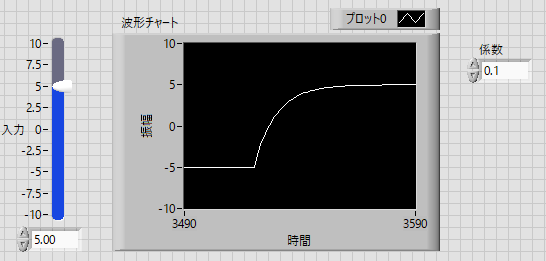

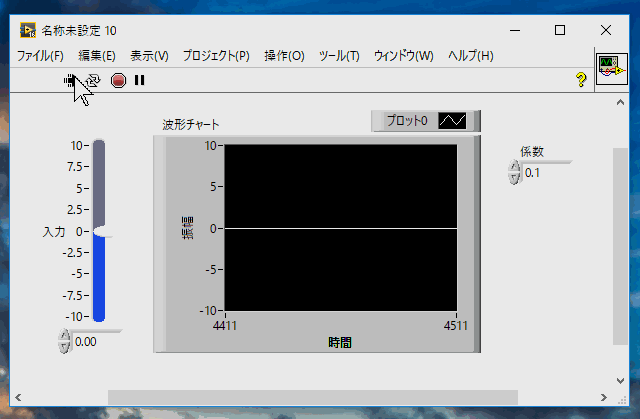

入力値にローパスフィルタを掛けた値を出力します。

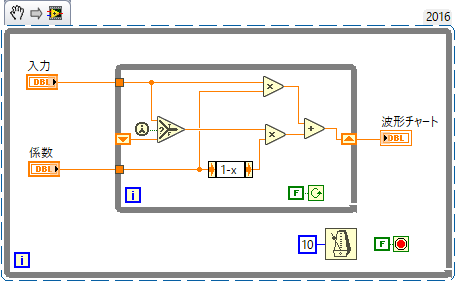

前回の出力の値をシフトレジスタに保存しています。
